La guerra de los drones: así son y así atacan las armas que han revolucionado la lucha en Ucrania
UCRANIA: UN AÑO DE GUERRA
La guerra en Ucrania es también una guerra de drones. Sobre todo, en una fase inicial donde Ucrania dio a conocer al mundo las capacidades del avión no tripulado de fabricación turca Bayraktar TB2, golpeando objetivos estratégicos y simbólicos del ejército ruso
En esas semanas iniciales del conflicto, en las que Ucrania consiguió parar el avance ruso, hubo hasta canciones dedicadas al artilugio militar no tripulado: «Los ocupantes vinieron a nosotros en Ucrania con sus nuevos uniformes, vehículos militares pero sus equipamientos se derritieron un poco: Bayraktar… ... Bayraktar».
Después, ya entrado el mes de septiembre y en octubre, Rusia reaccionó y contraatacó tras fraguar una alianza con Irán: desplegó el Shahed-136, un drone de tipo kamikaze que le permitió «remontar» en este apartado de la guerra en el que habían fracasado estrepitosamente. Hasta entonces solo contaba con drones de alcance medio y destinados sobre todo a Inteligencia como el Orlan-10 o el Forpost, de producción israelí, como principales ejemplos.
Más allá del uso de estos drones turcos e iraníes o estadounidenses (Switchblade y Punisher), la invasión rusa también reveló el ingenio ucraniano por emplear o adaptar drones comerciales a sus arsenal de capacidades militares. La unidad Aerorozvidka del ejército de tierra ucraniana está especializada en el reconocimiento aéreo y guerra con este tipo de artefactos más artesanales.
Ataques aéreos con drones en Ucrania
Total eventos registrados
2.307
50
100
200
400
Evolución semanal
123
120
108
85
80
58
Último dato
4 febrero
49
40
27
6
26 febrero
28 mayo
6 agosto
8 octubre
7 enero
16 julio
Fuente: acleddata.com / ABC
Ataques aéreos
con drones en Ucrania
Total eventos registrados
2.307
50
100
200
400
Evolución semanal
123
120
108
Último dato
4 febrero
100
85
80
58
60
49
40
27
20
6
26
febrero
2022
28
mayo
8
octubre
7
enero
2023
6
agosto
16
julio
Fuente: acleddata.com / ABC
Así, se realizaron lanzamientos de granadas anticarro RKG-3 de fabricación soviética desde un dron comercial o fabricaron los denominados R-18, con ocho pequeños rotores y capacidad para lanzar bombas de 5 kilos que destruyen los blindados rusos. Este último ha sido uno de los drones más empleados por Ucrania para el combate nocturno.
Ahora nos centramos en las características conocidas de los dos drones que más impacto han tenido en la guerra. Los ya mencionados Bayraktar TB2, fabricado por la compañía turca Baykar y utilizado por Ucrania; y el Shahed-136, fabricado por la compañía iraní Shahed Aviation Industries Research Center y utilizado por Rusia.
Dron del ejército ruso
Shahed-136 (Geran-2)
Rusia recurrió a la industria iraní para desarrollar su necesidad de aviones no tripulados con capacidad de ataque.
La 'estrella' fue el denominado Shahed-136.
AUX STEP FOR JS
Se trata de un vehículo aéreo de combate no tripulado de tipo kamikaze (también conocido como munición merodeadora).
Está diseñado y fabricado por la Compañía Industrial de Aeronaves de Irán (HESA), dependiente de la Fuerza Aeroespacial de los Cuerpos de la Guardia Revolucionaria Islámica.
Tripulación
Aunque no necesita piloto el equipo de la unidad de lanzamiento está compuesto por dos o tres personas.
Rango de comunicación / tripulación:
puede ser lanzado desde
1.000-2.500 km, aunque
no hay datos fiables
del fabricante.
Ucrania
Kurdistán
irakí
Siria
Yemen
Tripulación
Aunque no necesita piloto el equipo de la unidad de lanzamiento está compuesto por dos o tres personas.
Rango de comunicación / tripulación
Hasta 2.500 kilómetros de la estación terrestre, aunque no hay datos fiables del fabricante.
Ucrania
Kurdistán
irakí
Siria
Yemen
El Shahed-136 ha sido empleado por Irán en las guerras de Yemen, Siria y el conflicto armado del Kurdistán iraquí. Y por las fuerzas rusas en Ucrania a partir de noviembre de 2022.
El Geran-2 (como se conoce en el ejército ruso)
El lanzamiento de estos drones kamikaze se habría efectuado desde Crimea, con apoyo de personal iraní, según informó EE.UU.
Aunque el principal uso es contra objetivos fijos también puede configurarse para alcanzar objetivos en moviento.
Es ruidoso y relativamente lento por lo que casi todos los sistemas antiaréreos son útiles contra él, incluidas las armas ligeras.
AUX STEP FOR JS
Dron del ejército ucraniano

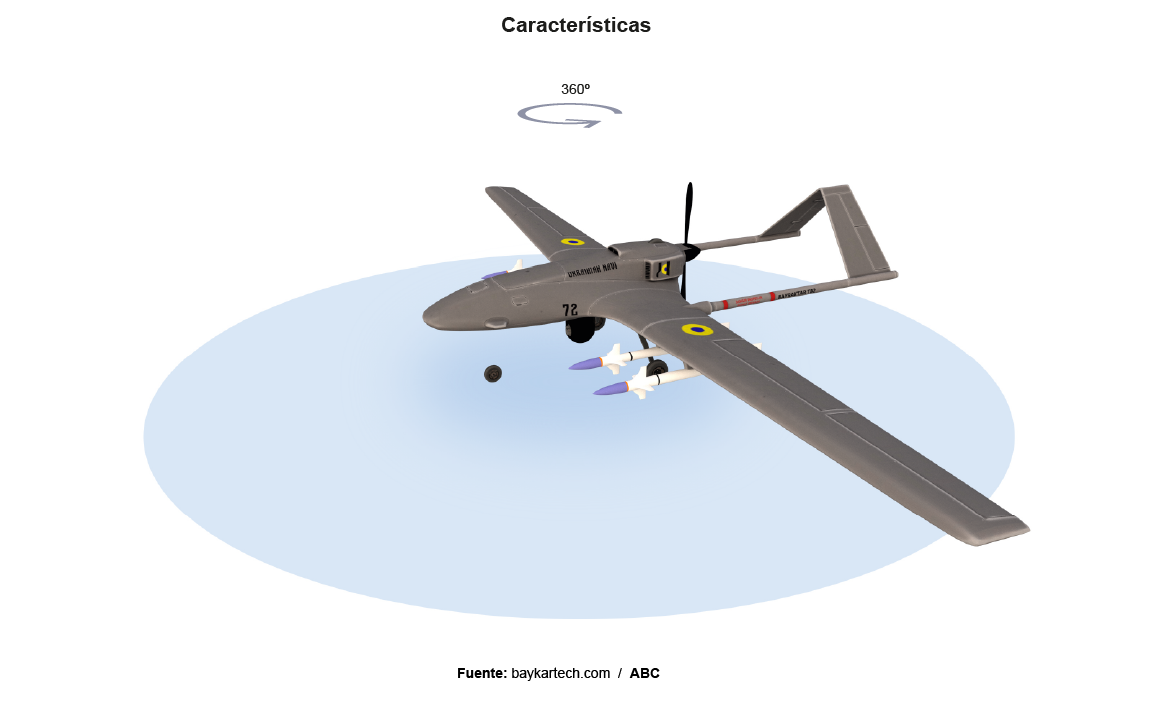

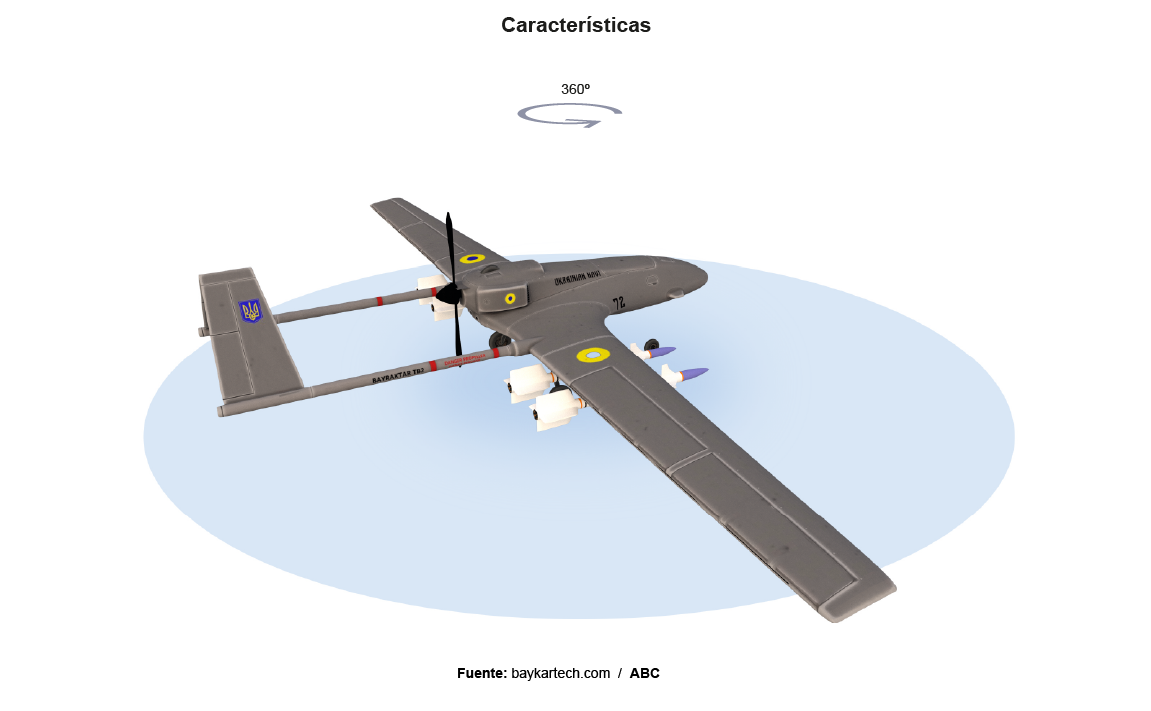

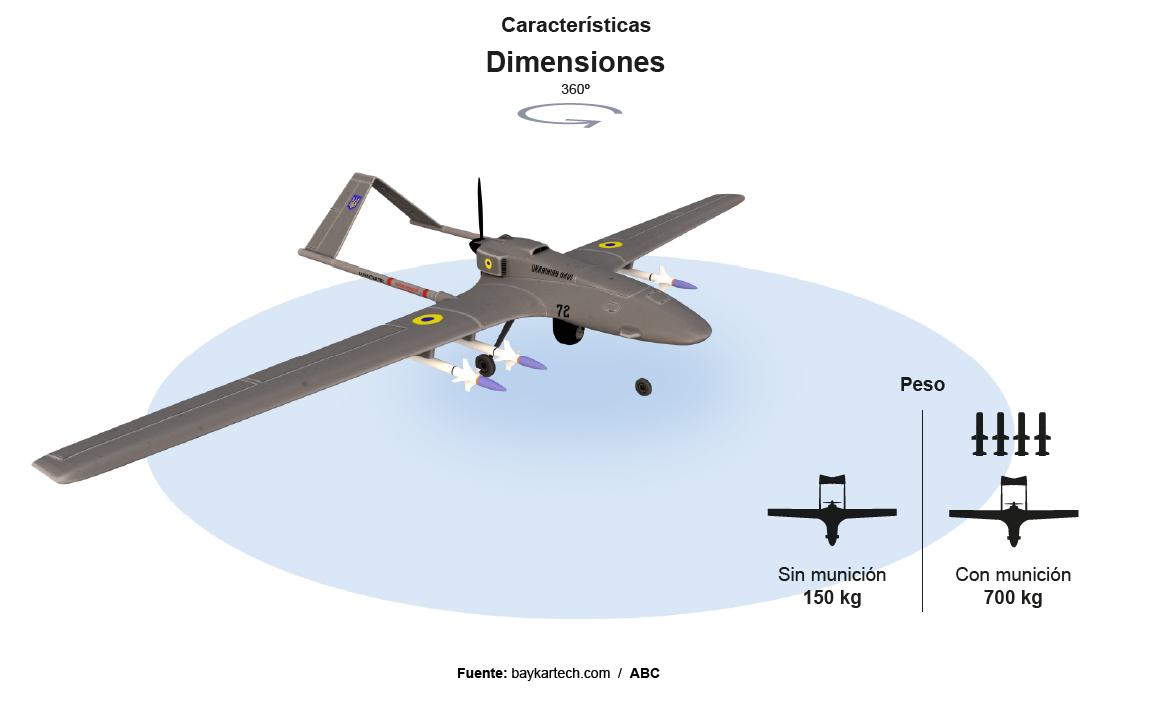

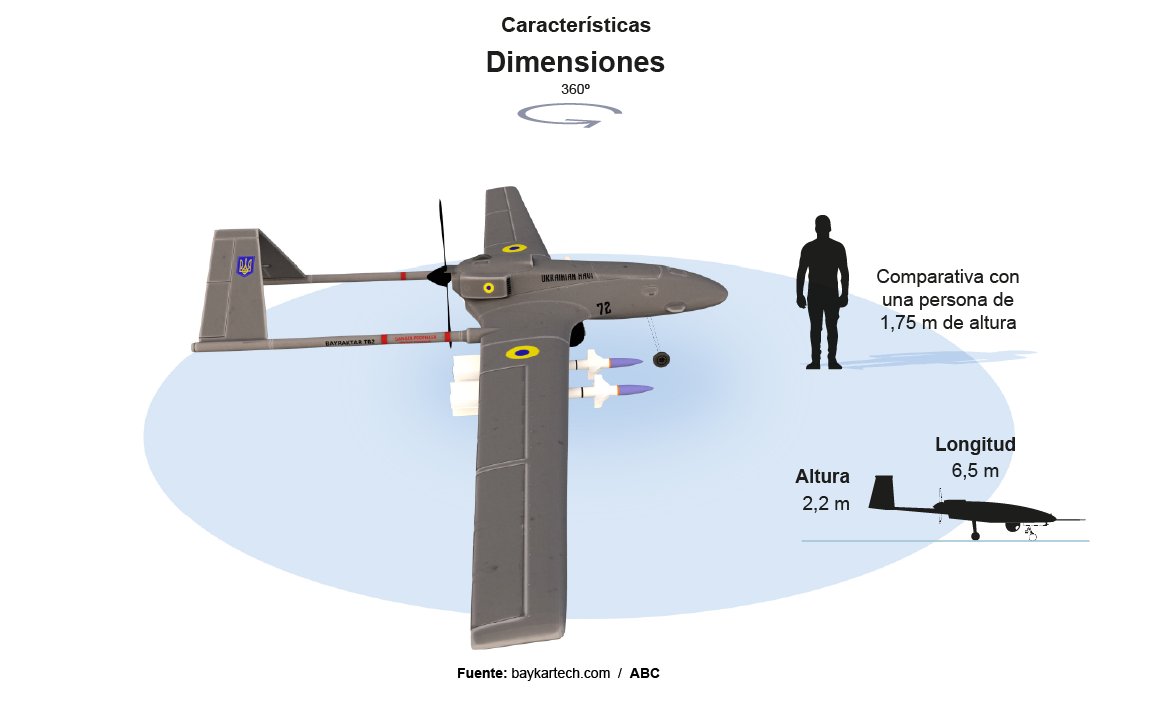

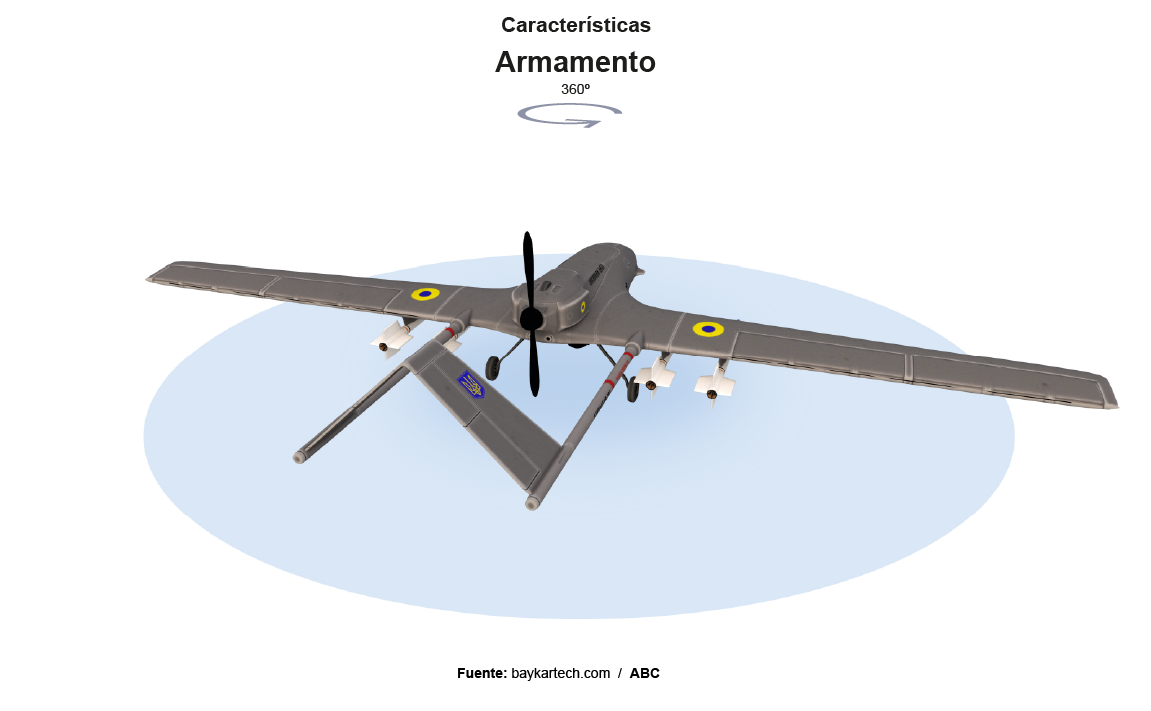

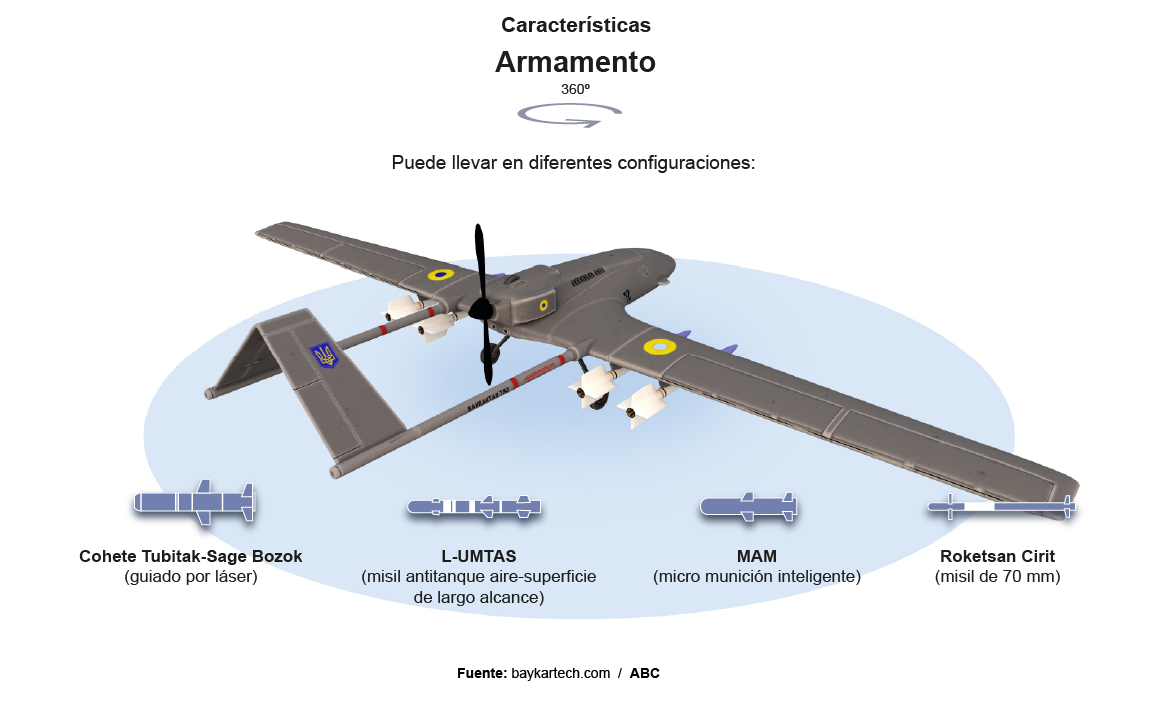

Bayraktar TB2

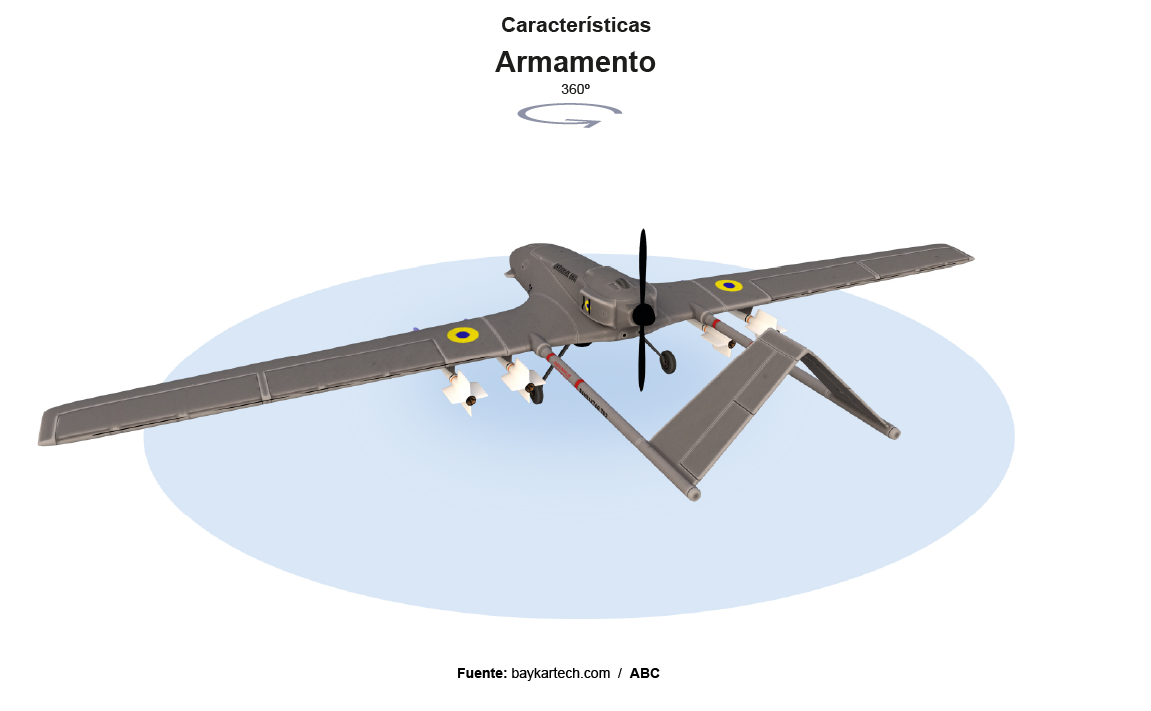

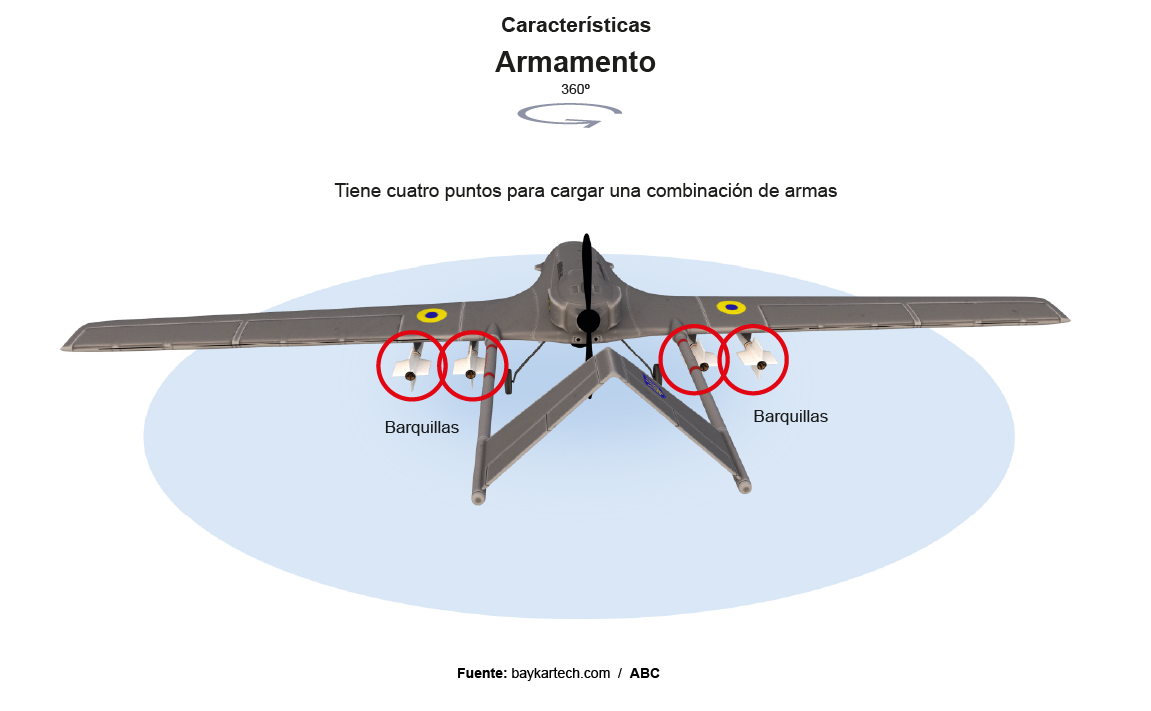

El Bayraktar TB2 es un vehículo aéreo de combate no tripulado de altitud media y larga resistencia (MALE) con capacidad de realizar operaciones de ataque, inteligencia o reconocimiento.
AUX STEP FOR JS
Tripulación
Tres personas pueden pilotarlo desde la Estación móvil de control terrestre de Baykar (Mobile GCS)
Piloto
Artillero
Sistemas
Rango de comunicación /
tripulación:
hasta 300 kilómetros de la estación terrestre.
Tripulación
Tres personas pueden pilotarlo desde la Estación móvil de control terrestre de Baykar (Mobile GCS)
Piloto
Artillero
Sistemas
Rango de comunicación / tripulación
Hasta 300 kilómetros de la estación terrestre.
El Bayraktar ha sido utilizado en escenarios bélicos como Irak, Libia, Turquía o Azerbaiyán. Actualmente está en servicio en el ejército turco, catarí, libio, ucraniano o azerbaiyano.

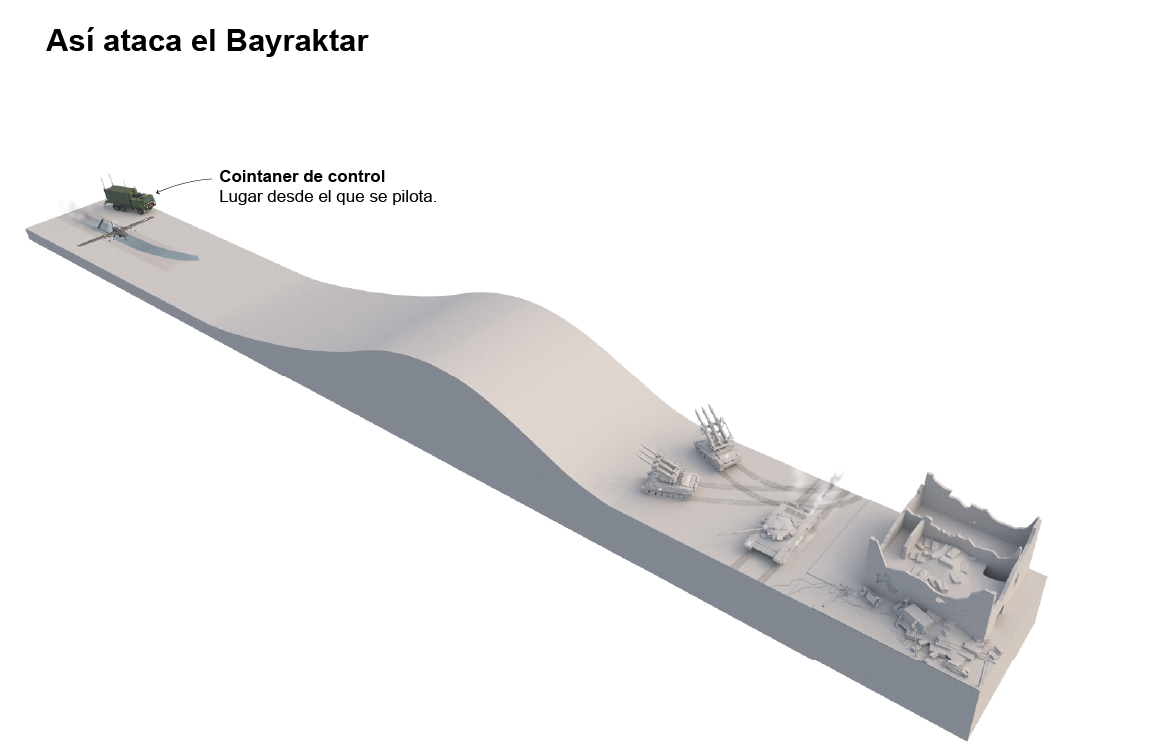

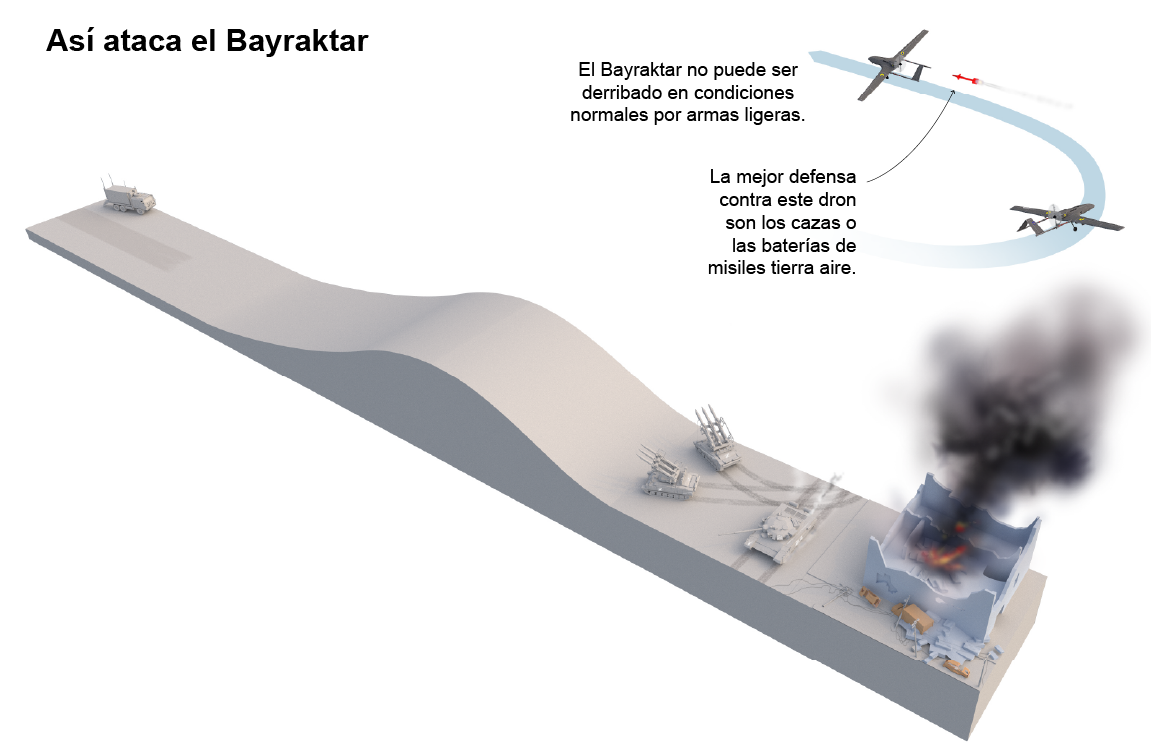

El dron, aunque manejado por una tripulación de tres pilotos, despega de forma automática desde una pista.

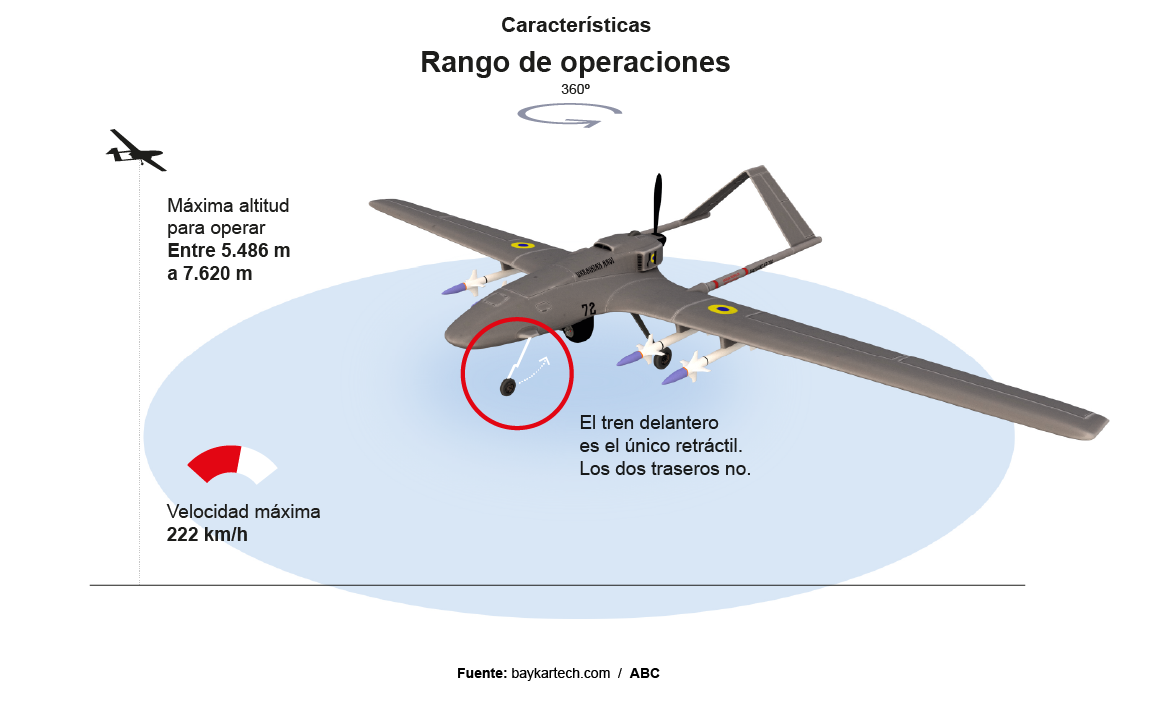

Alcanza una velocidad máxima de 220 km/h y puede llegar a una altura de 8.200 metros.
Su autonomía de 27 horas le permite despegar desde zonas seguras y alcanzar objetivos a larga distancia.
AUX STEP FOR JS
La gran diversidad de drones en la guerra de Ucrania
No todos los drones son grandes, ni suicidas. Muchos de los UAV usados son aparatos muy parecidos a los que podemos comprar en las tiendas de electrónica.
Son los llamados COTS UAV o arenales no tripuladas comerciales y se suelen comprar por internet.
Incluso apareció en el campo de batalla el archiconocido dron comercial chino DJI, especializado en vídeos o fotografía, que también fue modificado por las tropas ucranianas, sobre todo para guiar ataques de artillería.
La gran diversidad de drones
en la guerra de Ucrania
No todos los drones son grandes, ni suicidas.
Muchos de los UAV usados son aparatos muy parecidos a los que podemos comprar en las tiendas de electrónica.
Son los llamados COTS UAV o aeronaves no tripuladas comerciales y se suelen comprar por internet.
Los más usados
Modelos a escala
Uso en el Ejército Ucraniano
Uso en el Ejército Ruso
1,70 m
Autel
Evo II
China
R18
Ucrania
Golden
Eagle
EE.UU.
Mavic 3
China
Skydio
X2
EE.UU.
KBLA-IVT
Rusia
País fabricante
Se puede comprar en España por unos 2.000 euros
Según fuentes ucranianas, citadas por la BBC, podrían estar volando en las zonas de batalla unos 6.000 drones de este tipo.
Función y alcance
No necesitan ninguna ayuda para el despegue
Vigilancia
Armamento
Golden
Eagle
Más de 3 km
609 m
Skydio
X2
6 km
500 m
R18
Alcance
5 km
Altura máx.
100-300 m
Autel Evo II
9 km
4.000 m
Mavic 3
30 km
6.000 m
Debido a su tamaño y a sus motores eléctricos (salvo el KBLA-IVT) son difíciles de detectar por la altura que alcanzan y por su vuelo silencioso pero fácilmente derribables con armas ligeras.
KBLA-IVT
180 km
5.500 m
Munición
Para armar a estos drones se acoplan multitud de municiones desde granadas de mano hasta cócteles molotov.
Granada
M430A1 HEDP
10x53 mm
(una de las más usadas)
Las aletas estabilizadoras se hacen con impresoras 3D
Objetivos
Lo que en su origen es un aparato de bajo coste para trabajos civiles y de entretenimiento, con pequeñas modificaciones, pasa a ser un elemento muy destructivo (afectando a edificios, material militar y personas) lo que obliga a ambos ejércitos a desvíar recursos para combatirlos.
Depósitos de armas
o transportes.
Infantería al descubierto o en trincheras.
También pequeños edificios.
Blindados con alguna escotilla abierta. También intentan alcanzar sus puntos vitales como depósitos de combustible.
Fuentes
Aerorozvidka, Influential Drones, DJI, Drone Guru, Autel, Technodinamika y elaboración propia
ABC
La gran diversidad
de drones en
la guerra de Ucrania
No todos los drones son grandes,
ni suicidas.
Muchos de los UAV usados son aparatos muy parecidos a los que podemos comprar en las tiendas de electrónica. Son los llamados COTS UAV o aeronaves no tripuladas comerciales y se suelen comprar por internet.
Los más usados
Ejército
Ucraniano
Ejército
Ruso
Todos los drones tienen la doble funcionalidad
Vigilancia
Armamento
Modelos a escala
1,70 m
R18
Ucrania
Alcance
5 km
Altura máx.
100-300 m
Golden
Eagle
EE.UU.
Más de 3 km
609 m
Mavic 3
China
30 km
6.000 m
Se puede comprar en España por unos 2.000 euros
Skydio X2
EE.UU
6 km
500 m
Autel Evo II
China
9 km
4.000 m
KBLA-IVT
Rusia
180 km
5.500 m
Debido a su tamaño
y a sus motores eléctricos (salvo el KBLA-IVT) son difíciles de detectar por la altura que alcanzan y por su vuelo silencioso pero fácilmente derribables con armas ligeras.
Munición
Para armar a estos drones se acoplan multitud de municiones desde granadas de mano hasta cócteles molotov.
Granada
M430A1 HEDP
10x53 mm
(una de las más usadas)
Las aletas estabilizadoras se hacen con impresoras 3D
Objetivos
Lo que en su origen es un aparato de bajo coste para trabajos civiles y de entretenimiento, con pequeñas modificaciones, pasa a ser un elemento muy destructivo (afectando a edificios, material militar y personas) lo que obliga a ambos ejércitos a desvíar recursos para combatirlos.
Blindados con alguna escotilla abierta. También intentan alcanzar sus puntos vitales como depósitos de combustible.
Depósitos de armas
o transportes.
Infantería al aire libre o en trincheras.
También pequeños edificios.
Fuentes
Aerorozvidka, Influential Drones, DJI, Drone Guru, Autel, Technodinamika y elaboración propia
ABC
